SMD-Bestückungsautomaten für Prototypen

Naming conventions:

S = Single head, D = Double head entry machine, DP = Double head belt precision machine, HP = High Precision ball screw spindle machine using AC servos an shaft encoders.

2H = 2 head, 4H = quad 4 head, 4R = 4 heads in a row

CL-22 / 32 / 62 / 64 = Number of 8mm wide CL feeder slots Yamaha (tm)  compatible

Shop catalog

Wir haben Hochfunktionale SMD-Maschinen auf Lager, die innerhalb einer Woche geliefert werden können!

Die neue Z-Achsen-Sensorspitze ist in allen 4-Kopf-Maschinen enthalten. Demnächst auch für 2-Kopf-Bestückungsautomaten.



SMALLSMT Z-Axis Sensor Tip
SMALLSMT Z-Axis Sensor Tip

Bestückungsautomaten für kleine Labore


  • 2 Bestückungsköpfe
  • Riemenantrieb
  • Rückgeführte Schrittmotoren X/Y
  • Profilführungen
  • Robuste Konstruktion
  • Dispenser Option verfügbar
  • >=0.5mm pin pitch
  • 0402 - 25x25mm

Bestückungsautomaten mit Spindelantrieb


  • 2 / 4 Bestückungsköpfe
  • Kugelumlaufspindel Antrieb
  • AC Servo Motoren X/Y
  • Encoder zu Positionsrückführung
  • Profilführungen
  • Robuste Konstruktion
  • Dispenser Option verfügbar
  • >=0.35mm pin pitch Platizierung
  • 0201 - 35x35mm

Wir sind Ihr SMD-Spezialist für SMD-Bestückungsautomaten speziell für Prototypen und Kleinserien Ideal für Start-Ups, Labors und Ausbildungsstätten.



Klicken Sie auf den Modellnamen, um die Produktseite zu öffnen!

Basismaschine mit Riemenantrieb mit CL Feeder

Zum Betrieb dieser Maschinen ist ein geschlossener Bereich / Labor mit eingewiesenem Personal notwendig, da keine Umhausung vorhanden ist!



VP-2500D-CL22 Basis Bestückungsmaschine
VP-2500D-CL22 Basis Bestückungsmaschine

VP-2500D-CL22


Präzisions-Bestückungsautomaten für Labore

Zum Betrieb dieser Maschinen ist ein geschlossener Bereich / Labor mit eingewiesenem Personal notwendig, da keine Umhausung vorhanden ist!

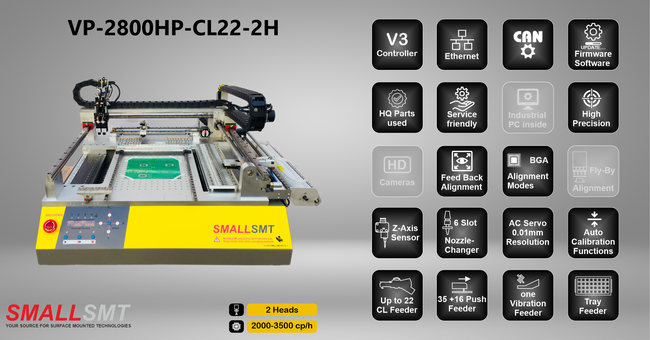

VP-2800HP-CL22-2H



VP-2800HP-CL22-4H


Cover + CL Feeder

Dieser Bestückungsautomat ist sehr kompakt und bietet eine große Anzahl Feeder auf kleinem Raum. Dank der Umhausung ist er in Produktionsumgebungen einsetzbar.



VP-2500HP-CL32 (cover)

Neue Version mit V3 Controller


Die unschlagbare Lösung für viele Feeder auf kleinem Raum mit großem Arbeitsbereich und hoher Präzision.

Die "H" Maschinen unterscheiden sich hauptsächlich durch das analoge Kamerasystem was eine geringere Auflösung und Sichtbereich bietet.

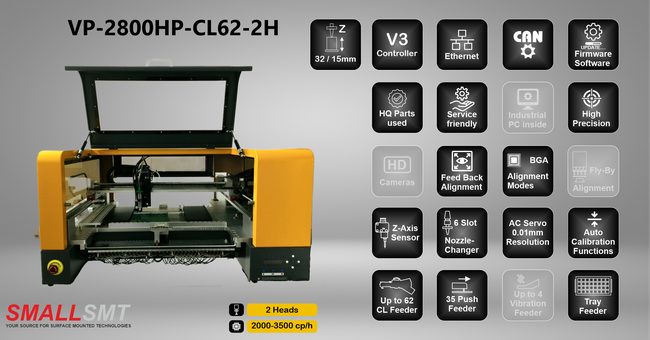

VP-2800HP-CL62-2H

VP-28000HP-CL62-2H Double head pick and place machine
VP-28000HP-CL62-2H Double head pick and place machine

VP-2800HP-CL64-4H

VP-2800HP-CL64-4H Quad head PNP machine
VP-2800HP-CL64-4H Quad head PNP machine

VP-2800HP-CL62-2H (cover)

VP-2800HP-CL64-4H (cover)

Premium Line PNP machine

Up to 64CL feeder plus 35x8mm push feeder and 4x vibration feeder possible.



Dispenser head option available.

Optional 19 slot nozzle changer for 4 head version.

Paste Dispenser

AC Servo Spindle Machine

Direct position feed back


Die unschlagbare Lösung für viele Feeder auf kleinem Raum mit großem Arbeitsbereich. Außerdem mit hoher Kameraauflösung und erhöhter Präzision.

Bei den "R" Bestückungsautomaten sind Industrie USB Kamerras verbaut die eine höhere Auflösung und schnellere Ausrichtrung bieten. Der Sichtbereich der Kameras ist erweitert was Bauteile von bis zu 35x35mm im Standard, und 40x40 mit erweitertem Linsensystem erlaubt.

Alle Maschinen haben eine High-Speed Kamera verbaut, diese ermöglicht die Ausrichtung der Bauteile aller Köpfe im Vorbeiflug, ohne das der Bestückungskopf über der Kamera verweilen muss.



VP-2800HP-CL64-4R

VP-2800HP-CL64-4R High precision HD camera based PNP machine
VP-2800HP-CL64-4R High precision HD camera based PNP machine

VP-2800HP-CL64-4R (cover)

Premium Line Pick and Place machine

Up to 64CL feeder plus 35x8mm push feeder and 4x vibration feeder possible.



High speed HP USB cameras plus

Fly by camera adjustment.

Optional conveyor.

Optional 19 slot nozzle changer.

Dispenser head option available.



Ask for machine delivery time this is mostly a stock machine!

HD Vision System

Paste Dispenser

AC Servo Spindle Machine

Direct position feed back

Fly By Visual Alignment


VP-2800HP-CL64-4RCV

Conveyor machine inline

VP2800HP-CL64-4RCV
VP2800HP-CL64-4RCV

VP-2800HP-CL64-4RCV (cover)





Die VP-2800HP-CL64-4RCV hat ein 3-Zonen-Conveyor und SMEMA-Schnittstellen auf beiden Seiten. Die Leistung der Maschine ist die gleiche wie die der VP-2800HP-CL64-4R, außer dass die westlichen Push Feeder fehlen.


SMALLSMT PECKER

Pecker 4 head HS PNP machine

High End Bestückungsautomat

Eingebauter Industrie-PC.

CAN-Bus reduziert die Verkabelung für höhere Ausfallsicherheit.

Intelligenter Bestückungskopf.

Pneumatik am Kopf montiert für einfachen Service.

Bis zu 64CL Feeder plus 35x8mm Push Feeder und 4x Vibrationsfeeder möglich.

Hochgeschwindigkeits-HD-USB-Kameras plus
Fly-by-Kamera-System.


Optionaler 19-Slot-Düsenwechsler.
Dispenserkopf als Option erhältlich.


Unsere neue PNP-Maschine PECKER verfügt über einen neuen intelligenten 4-Linien-PNP-Kopf mit Vakuumerzeugern und einem CAN-basierten Steuerungssystem für einen geringeren Verkabelungsaufwand.

Sie verwendet unseren neuen schnellen V3-Controller und hat eine erhöhte Auflösung von 10 Mikrometern.

Und passt durch eine 80cm Tür!

SMALLSMT RAPTOR

SMALLSMT Raptor high speed placement machine including conveyor and nozzle changer
SMALLSMT Raptor high speed placement machine including conveyor and nozzle changer

RAPTOR 8 head HS PNP machine

SMALLSMT-RAPTOR
SMALLSMT-RAPTOR

Unsere neue PNP-Maschine RAPTOR verfügt über einen neuen intelligenten 8-Düsen-PNP-Kopf mit unabhängigen Z-Achsen, einschließlich Vakuumerzeugern und einem CAN-basierten Steuerungssystem für eine reduzierte Verkabelung.

Sie verwendet unseren neuen schnellen V3-Controller und hat eine erhöhte Auflösung von 10 Mikrometern.



Dispenser-Kopf-Option für alle VP-2XXX Bestückungsmaschinen

Unser Dosierkopf ist eine einfache und kostengünstige Lösung zur Erweiterung der Funktionalität Ihrer PNP-Maschine. Das Auftragen von Klebstoff und Paste ist damit möglich.

Dispenser information page

HD Microskope für PCB Optisches Inspektionssystem

Wenn Sie eine Lösung für die Leiterplattenkontrolle suchen, die eine hohe Auflösung und schnelle Fokussierung bietet, nehmen Sie bitte Kontakt mit uns auf.

SMTV-IMX290-1 Information Page
SMTV-IMX290-1 PCB Inspection System
1.100,00 €


Reflow oven DARK IR & AIR CIRCULATION

Der HR-300 ist ein äußerst benutzerfreundlicher Konvektions-Reflow-Ofen, der für das bleifreie SMD-Löten von Leiterplatten geeignet ist.

Er hat viele Vorteile, insbesondere den vollständig kontrollierten Reflow-Zyklus im geschlossenen Ofen!

HR-300 Information
HR-300 110V
1.094,00 €
HR-300 230V
1.094,00 €

Basic Stencil Printer

Stencil Printer information page
SP-A3 Precision SMT Paste Stencil printer
467,00 €

Table Kits information page
VP-2500HP-CL32 Table Kit North feeder cart
VP-2500HP-CL32 Table kit 132x115x75cm space used including  feeders 155x150x75cm.   You receive all parts you need to build a machine table including one reel cart except the table plate.   What's included? Fra ... (Read More)
1.380,00 €
VP-2800HP Table Kit North + West + East feeder car
VP-2800HP Table kit 90x90x75cm space used including  feeders 155x140x75cm.   You receive all parts you need to build a machine table including two reel carts except the table plate.   What's included? Frame pro ... (Read More)
1.200,00 €
VP-2800HP-CL64 Table Kit West feeder cart
VP-2800HP-CL64 Table kit 121x113x81cm space used.   You receive all parts you need to build a machine table including one reel cart except the table plate.   What's included? Frame profiles Machine fe ... (Read More)
1.530,00 €
VP-2800HP-CL64-4RCV Table kit SMEMA compatible 950
VP-2800HP-CL64-4RCV Table kit 121x113x95cm space used.   You receive all parts you need to build a machine table .   What's included? Frame profiles Machine feet Tables rolls Nuts, ... (Read More)
1.630,00 €

Der Aufbau einer eigenen Elektronikproduktionslinie erfordert eine sorgfältige Planung und Ausführung. Hier sind die Schritte, die Sie leiten werden:

  • Definieren Sie Ihre Produktionsziele: Legen Sie fest, welche Art von Elektronik Sie herstellen wollen, welche Mengen Sie produzieren wollen und welchen Markt Sie anvisieren.
  • Recherchieren und wählen Sie Komponenten aus: Wählen Sie die Komponenten aus, die Sie in Ihrer Elektronik verwenden wollen, z. B. Prozessoren, Sensoren, Aktoren und andere. Recherchieren Sie Lieferanten und vergleichen Sie Preise und Lieferzeiten.
  • Entwerfen Sie die Elektronik: Verwenden Sie ein CAD-Programm (Computer-Aided Design), um detaillierte Schaltpläne und Layouts Ihrer Elektronik zu erstellen. Vergewissern Sie sich, dass Ihre Entwürfe alle erforderlichen Sicherheits- und Leistungsstandards erfüllen.
  • Prototyp und Test: Bauen Sie eine kleine Charge Ihrer Elektronik, um deren Funktionalität zu testen und Ihre Entwürfe bei Bedarf zu verfeinern.
  • Wählen Sie Ihre Produktionsausrüstung aus und richten Sie sie ein: Wählen Sie die erforderlichen Produktionsanlagen aus, z. B. Bestückungsautomaten, Lötanlagen und Prüfgeräte. Richten Sie die Geräte in einem sauberen und organisierten Arbeitsbereich ein.
  • Entwickeln Sie Produktionsprozesse und -verfahren: Entwickeln Sie Prozesse und Verfahren für die Produktion Ihrer Elektronik, einschließlich Montage, Prüfung und Qualitätskontrolle.
  • Schulen Sie Ihre Arbeitskräfte: Stellen Sie ein Team von Mitarbeitern ein und schulen Sie sie, damit sie die Geräte bedienen und die Produktionsprozesse durchführen können.
  • Beschaffung von Materialien: Bauen Sie Beziehungen zu Lieferanten auf und beschaffen Sie Materialien wie Leiterplatten, Bauteile und Verpackungsmaterial.
  • Starten Sie die Produktion: Beginnen Sie mit der Produktion Ihrer Elektronik, überwachen Sie die Produktionsqualität und nehmen Sie bei Bedarf Anpassungen vor.
  • Kontinuierliche Verbesserung: Überprüfen Sie regelmäßig Ihre Produktionsprozesse und nehmen Sie Verbesserungen vor, um die Effizienz zu steigern, die Kosten zu senken und die Produktqualität zu verbessern.



Haupmerkmale eines SMD Bestückungsautomaten

  • Hohe Präzision: PNP-Maschinen sind so konzipiert, dass sie die Bauteile präzise und gleichmäßig auf der Leiterplatte platzieren.
  • Hohe Geschwindigkeit: SMD Bestückungsmaschinen können eine große Anzahl von Bauteilen in kurzer Zeit verarbeiten, was die Produktionseffizienz erhöht.
  • Mehrere Zuführungsoptionen: PNP-Automaten können mehrere Zuführungsarten unterstützen, wie z. B. Band-, Schalen- und Röhrenzuführungen, um eine breite Palette von Bauteilen zu verarbeiten.
  • Bildverarbeitungssystem: Einige Bestückungsautomaten sind mit einem Bildverarbeitungssystem ausgestattet, das Komponenten genau erkennen und platzieren kann, selbst wenn sie falsch ausgerichtet sind oder eine falsche Orientierung haben.
  • Flexibilität: Viele Pick and Place -Maschinen können so programmiert werden, dass sie ein breites Spektrum an Bauteilen und Leiterplattengrößen verarbeiten können, wodurch sie an unterschiedliche Produktionsanforderungen angepasst werden können.
  • Benutzerfreundliche Schnittstelle: Die meisten PNP-Maschinen verfügen über eine benutzerfreundliche Schnittstelle, die es dem Bediener leicht macht, Einstellungen zu ändern, neue Programme einzugeben und die Produktion zu überwachen.
  • Wartungsfrei: PNP-Maschinen sind auf geringen Wartungsaufwand ausgelegt und können über längere Zeiträume ohne Unterbrechung betrieben werden.
  • Fehlererkennung: Einige PNP-Maschinen verfügen über integrierte Fehlererkennungssysteme, die Bestückungsfehler in Echtzeit erkennen und korrigieren können, wodurch Ausschuss und Nacharbeit reduziert werden.
